La creciente demanda de sistemas VRF y por qué importa su instalación adecuada Los sistemas de flujo de refrigerante variable (VRF, por sus siglas en inglés) han revolucionado la industria comercial y residencial de HVAC, ofreciendo una eficiencia energética sin igual, flexibilidad de zonificación y funcionamiento silencioso.A medida que crece la demanda mundial, los mercados de América del Norte se expanden rápidamente, Europa y Asia, la instalación adecuada nunca ha sido tan crítica. Un sistema VRF bien instalado ofrece: Eficiencia energética superior del 30-40%en comparación con el HVAC tradicional Control de temperatura de precisióna través de varias zonas Duración de vida del sistema más larga(más de 15 años con un mantenimiento adecuado) Sin embargo,hasta el 60% de los problemas de rendimiento del VRFComo ingenieros HVAC, su experiencia asegura que los sistemas funcionen al máximo rendimiento desde el primer día. Guía paso a paso de la instalación del VRF 1Planificación previa a la instalación Consideraciones clave: Cálculo de la carga: Compare la capacidad total de las unidades interiores con las unidades exteriores. Consejo para profesionales: Las unidades interiores pueden alcanzar el 130% de la capacidad exterior si no funcionan todas simultáneamente. Diseño de tuberías de refrigerante: Duración máxima de las tuberías: 175 m (reales)/200 m (equivalente) Diferencia de nivel: ≤ 90 m (exterior por encima del interior) o ≤ 110 m (exterior por debajo) ️ Una advertencia crítica: "Las distancias incorrectas de las tuberías causan fallas de retorno de aceite, lo que lleva a daños en el compresor". 2Instalación de unidades al aire libre Mejores prácticas: Fundación: Utilice bases de hormigón de 200 mm de altura con refuerzo de acero de Φ10 mm (Fig. 4-11). Espaciado: En el caso de los vehículos de la categoría M1, el valor de la distancia entre las paredes de los vehículos de la categoría M2 y las paredes de los vehículos de la categoría M3 será igual o superior a la media de la distancia entre las paredes de la categoría M3. Múltiplas filas: unidades de empuje para evitar el cortocircuito del flujo de aire (Fig. 4-15) Configuración maestro/esclavo: Unidad de mayor capacidad = Maestra (por ejemplo, unidad de 34 CV en la primera rama) Un error común:Instalar unidades esclavas antes que el amo interrumpe la distribución de refrigerante. 3Instalación de tuberías de refrigeración Selección de tubos de cobre: Capacidad (HP) Pipa de líquido (mm) Cubierta de gas (mm) 8 a 14 - ¿Qué quieres decir?7 - ¿Qué es?4 26 a 34 años - ¿Qué quieres decir?2 - ¿Qué quieres decir?1 Pasos críticos: Purificación de nitrógeno: Las tuberías de lavado a 0,5 MPa para eliminar los contaminantes (Fig. 5-13). Fabricación de piezas: Utilice el flujo de nitrógeno durante la soldadura para evitar la oxidación. El aislamiento: Aplicar espuma de celda cerrada (de espesor ≥ 19 mm) para evitar la condensación. ️ Alerta de seguridad: "Nunca uses oxígeno o acetileno para purgar el riesgo de explosión". 4. El cableado eléctrico Requisitos de potencia de tres fases: HP Válvula de tensión Aperturas de circuito mínimas (MCA) 8 Las demás: 24A 34 Las demás: 68.9A Reglas de cableado: Separación: Mantener los cables de comunicación ≥ 500 mm de las líneas eléctricas (Fig. 6-1). En el terreno: Utilice varillas de tierra dedicadasNunca lo haría.unión a las tuberías de agua/gas. Consejo para profesionales: "Utilice cables de par retorcido (0.75 mm2) para las líneas de comunicación para evitar interferencias". 5. Puesta en marcha del sistema Procedimiento de arranque en 4 pasos: Secado al vacío: Evacuar a -756 mmHg durante ≥ 2 horas (Fig. 5-16). Carga del refrigerante: Calcular el coste adicional en función de la longitud del tubo (cuadro 5-9): Ejecución de prueba: Modo de enfriamiento: 1 hora a 17°C (ventilador de alta potencia) Modo de calentamiento: 1 hora a 30 °C (ventilador alto) Verificación de fugasConfirmar la concentración de refrigerante < 0,42 kg/m3 (Fig. 7-1). ️ Verificación crítica: "La energía debe estar encendida durante más de 12 horas antes de comenzar a calentar el aceite del compresor". ¿Por qué elegir nuestros sistemas VRF? El nuestroSerie VRF de inversores de corriente continuasimplifica la instalación con: Líneas de refrigerante precargadasreducción de los errores de carga en el campo Cables de comunicación de conexión por conexióncon conectores a prueba de errores Guías de solución de problemas en varios idiomaspara los técnicos globales Descargue nuestro manual de instalación completo de VRFpara las especificaciones técnicas y los diagramas de cableado. Consejos de expertos: ¡Marque esta guía! cubre el 90% de los desafíos de instalación en el campo que enfrentan los ingenieros de HVAC! Palabras clave específicas: "Guía de instalación del sistema VRF" "Comisionamiento de VRF de zonas múltiples" "Mejores prácticas de ingenieros de HVAC" "Distancia de las unidades al aire libre VRF" "Carga de refrigerante R410A"

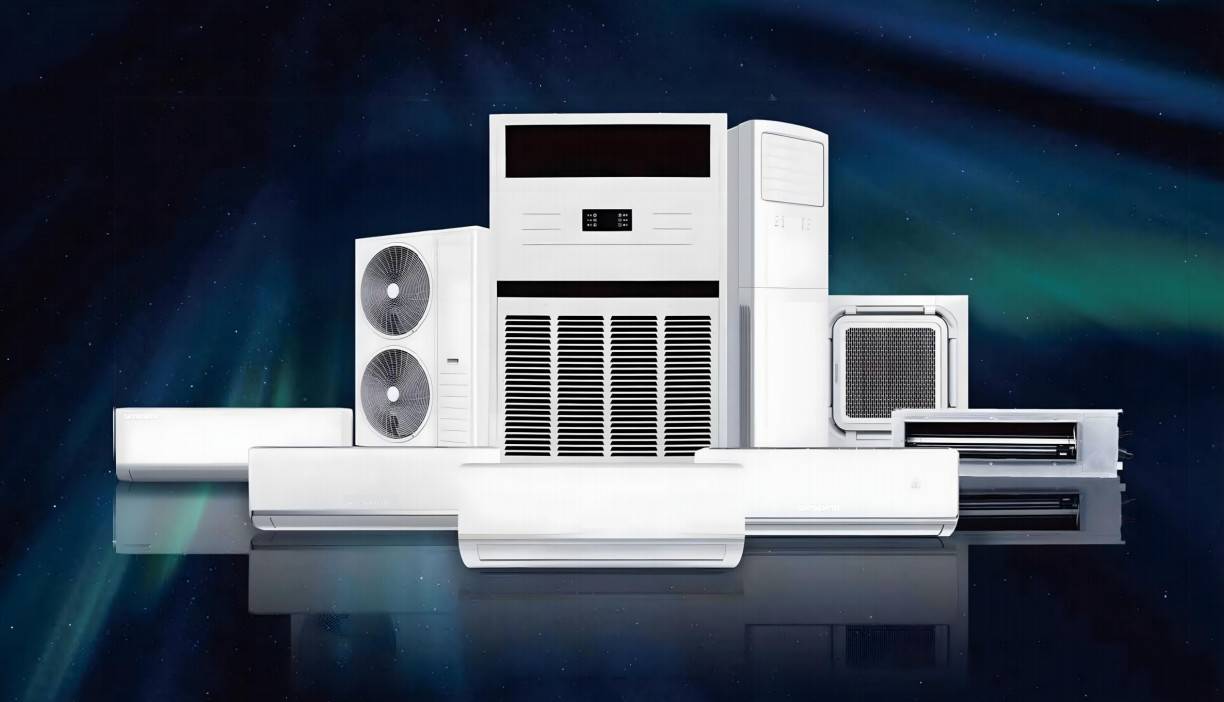

Sistema VRF con 100 unidades interiores conectables Temperatura de funcionamiento hasta -25°C   Descripción del producto: El sistema VRF DC Inverter tiene un número máximo de unidades interiores conectables de 100, lo que lo convierte en una opción ideal para espacios más grandes.puede controlar fácilmente la temperatura de varias habitaciones con sólo una unidad al aire libreEsto significa que puede disfrutar de un ambiente de vida o de trabajo cómodo sin la necesidad de múltiples unidades de aire acondicionado. Una de las características más impresionantes del sistema VRF de inversor de corriente continua es su capacidad para proporcionar calefacción a bajas temperaturas, lo que lo convierte en una excelente opción para zonas con climas invernales duros.El sistema está diseñado para funcionar incluso a temperaturas tan bajas como -25°C, asegurándose de que su espacio sea siempre cálido y cómodo. El sistema VRF de inversor de corriente continua también es altamente eficiente.lo que significa que puede proporcionar más potencia de calefacción o refrigeración para la misma cantidad de energía aportadaEsto lo convierte en una opción ecológica y rentable para aquellos que desean reducir sus facturas de energía. Otra gran característica del sistema VRF DC Inverter es su capacidad de alta diferencia de altura. Puede operar con una diferencia de altura máxima de 110 m entre las unidades exteriores e interiores.Esto lo convierte en una excelente opción para edificios de gran altura y casas de varios pisos. El sistema VRF DC Inverter tiene una capacidad de 25-360kW. Esto significa que es adecuado para una amplia gama de espacios, desde pequeños apartamentos hasta grandes edificios comerciales.El sistema está diseñado para proporcionar una temperatura cómoda y constante en todo el espacio, independientemente de su tamaño. Por último, el sistema VRF DC Inverter utiliza el refrigerante R410A, que es un refrigerante respetuoso con el medio ambiente y que no agota el ozono.Esto significa que es seguro para el medio ambiente y no contribuye al calentamiento global.   Características: 1Diseño de refrigeración del refrigerante Usamos refrigerante para enfriar la placa modular del inversor para mantenerla en condiciones seguras incluso cuando la temperatura exterior es de hasta 55 °C.   2Amplio rango de operación al aire libre Debido a la tecnología EVI, CHV PRO todavía tiene el 85% de la capacidad nominal incluso a -15 °C.   3. Modo de ahorro de energía De acuerdo con el uso de energía, realice el ajuste de límite de potencia de 7 niveles del 40% al 100%.   4Detección del estado del refrigerante Construido con función de control automático de refrigerante inteligente, que puede dar sugerencias sobre el estado del refrigerante.   5- Ventana de servicio en la portada. Gracias a la ventana de servicio, ahora es fácil verificar el estado y la configuración de las unidades exteriores, sin necesidad de quitar la cubierta frontal.   Parámetros técnicos: Parámetro técnico Valor Agentes de refrigeración R410A Capacidad de refrigeración 25 a 360 kW Tipos de unidades al aire libre Compacto y modular Sistema de control Control centralizado, control individual Tipo de compresor Despliegue Duración de las tuberías hasta 1000 m Máxima diferencia de elevación 110 metros Número máximo de unidades interiores conectables 100 Tipos de unidades de interior Cásete de techo, con conductos, de pie en el suelo, montado en la pared, techo en el suelo Fuente de alimentación 3 fases, 380-415 V, 50 Hz
